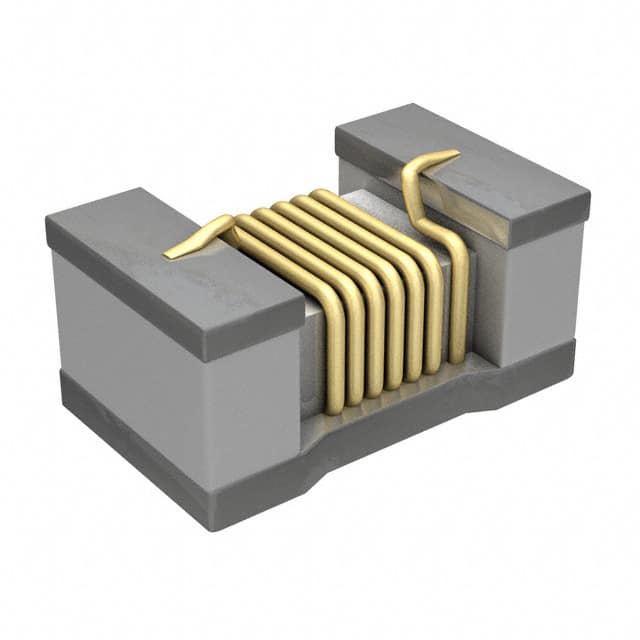

村田電感LQW系列的命名規則遵循以下結構(以LQW18AS10NJ0Z為例),各部分含義如下:
第1-3位:產品系列標識(LQW)
- LQW:表示高頻繞線電感(RF Wire-wound Inductor),適用于射頻電路,具備高Q值和穩定的頻率特性。
第4-5位:尺寸代碼(封裝規格)

第6位:特性代碼(磁芯材料/工藝)
- A:通用型高頻磁芯材料,適用于常規射頻場景。
- C:高溫特性優化型,適用于汽車電子等高溫環境。
- N:低損耗型,Q值更高,適合對信號完整性要求嚴格的電路。
第7位:結構代碼(繞線方式/屏蔽特性)
- S:無屏蔽結構(Standard),成本較低,適用于空間受限場景。
- D:屏蔽結構(Shielded),可減少電磁干擾(EMI),適用于高密度布線。
第8-11位:電感值代碼(電感量及公差)
第12位:溫度特性代碼
- J:常規溫度系數(-55°C to +125°C),適用于一般電子設備。
- H:高溫特性(-55°C to +150°C),滿足汽車級(AEC-Q200)標準。
第13位:包裝代碼
- 0:標準包裝(如180mm或330mm卷軸編帶)。
- Z:環保包裝,符合RoHS標準(文檔中所有產品均滿足EU RoHS要求)。
完整示例解析
LQW18AS10NJ0Z
- LQW:高頻繞線電感
- 18:0603封裝(1.6×0.8mm)
- A:通用磁芯材料
- S:無屏蔽結構
- 10N:10nH ±5%
- J:常規溫度范圍(-55°C to +125°C)
- 0Z:標準環保包裝
補充說明
- 尺寸與電流容量:封裝越大(如18對應0603),額定電流越高(例如LQW18系列額定電流可達700mA)。
- 頻率特性:后綴含“G”“H”的型號(如LQW18AS10NG0Z)可能對應更高自諧振頻率(S.R.F),適用于GHz級射頻電路。
- 汽車級標識:若用于動力系統或安全相關場景,型號中可能包含“SH1”(如LQW15CN18NJ0Z),對應更高可靠性標準。
具體參數需結合產品數據表確認,不同子系列可能存在細微差異。
